聲校準器的概念
聲校準器是聲學測量中經常使用的儀器，是一種能在一個或幾個頻點上產生一個或幾個恒定聲壓的生源，主要用于校準測量傳聲器、聲級計以及各種聲學測量儀器的絕對靈敏度。
聲校準器的分類
根據標準GB/T 15173-2010和IEC 60942：2017《電聲學 聲校準器》，將聲校準器的準確度等級分為LS級、1級和2級；LS級一般只在實驗室中使用，而1級和2級為現場使用。1級聲級計應使用1級聲校準器校準，2級聲級計可使用1級或2級聲校準器進行校準。
按照工作原理不同，聲校準器可以分為活塞發聲器、帶溫度補償?shù)穆暭?jí)校準器以及帶聲負反饋的聲級校準器；
(1)活塞發聲器：它是一種由電動機轉動帶動活塞在空腔內往復移動，從而改變空腔的壓力，產生了聲音。由于活塞的表面積、活塞行程和空腔容積（活塞在中間位置時）都保持不變，因此它產生的聲壓也非常穩定，通常能滿足 1 級聲校準器的要求，有的還可作為 LS 級聲校準器。
活塞發聲器的大缺點是隨大氣壓的變化產生的聲壓級也會發生變化，如在高原西藏拉薩市（海拔3600米），它產生的聲壓級比在平原地區要低 3 dB左右，這就需要對大氣壓的變化進行修正，才能達到規定等級要求。另外活塞發聲器失真也較大，而且工作頻率只能到 250 Hz，對于只有A計權的聲級計，校準的誤差較大。
(2)帶溫度補償?shù)穆暭?jí)校準器：這種聲校準器由電路產生頻率為1000Hz的電信號，經放大后驅動一只小型揚聲器（壓電陶瓷型或動圈型）發聲?？紤]到揚聲器聲壓會隨溫度而變化，因此加入溫度補償使聲壓保持恒定。
這種聲校準器只能達到 2 級聲校準器的要求，而且它受大氣壓的影響與活塞發聲器類似，也需要進行修正。
(3)帶聲負反饋的聲級校準器：這種聲校準器由電路產生頻率為1000Hz的電信號，經可控增益放大器放大后驅動一只小型揚聲器發聲，該聲壓被參考傳聲器接收，并反饋到放大器，控制加到揚聲器上的電壓，使其產生的聲壓恒定。
它有四大優點，一是由于參考傳聲器具有較高的穩定性，因此這類聲校準器具有較好穩定性，可以達到 1 級聲校準器的要求；二是由于參考傳聲器的靈敏度不隨大氣壓變化而變化，因此該聲校準器產生的聲壓級不需要對大氣壓的變化進行修正；三是校準時傳聲器與耦合腔配合不必非常緊密，而且可以校準不同等效容積的傳聲器；四是可以產生多個聲壓級。
現狀
目前國內生產和使用的聲校準器基本上都是頻率為1000 Hz的聲級校準器，或者是頻率為250 Hz的活塞發聲器，它們僅僅用來在一個頻率對測試傳聲器、聲級計和其它聲學測量儀器進行聲校準。
新品推薦

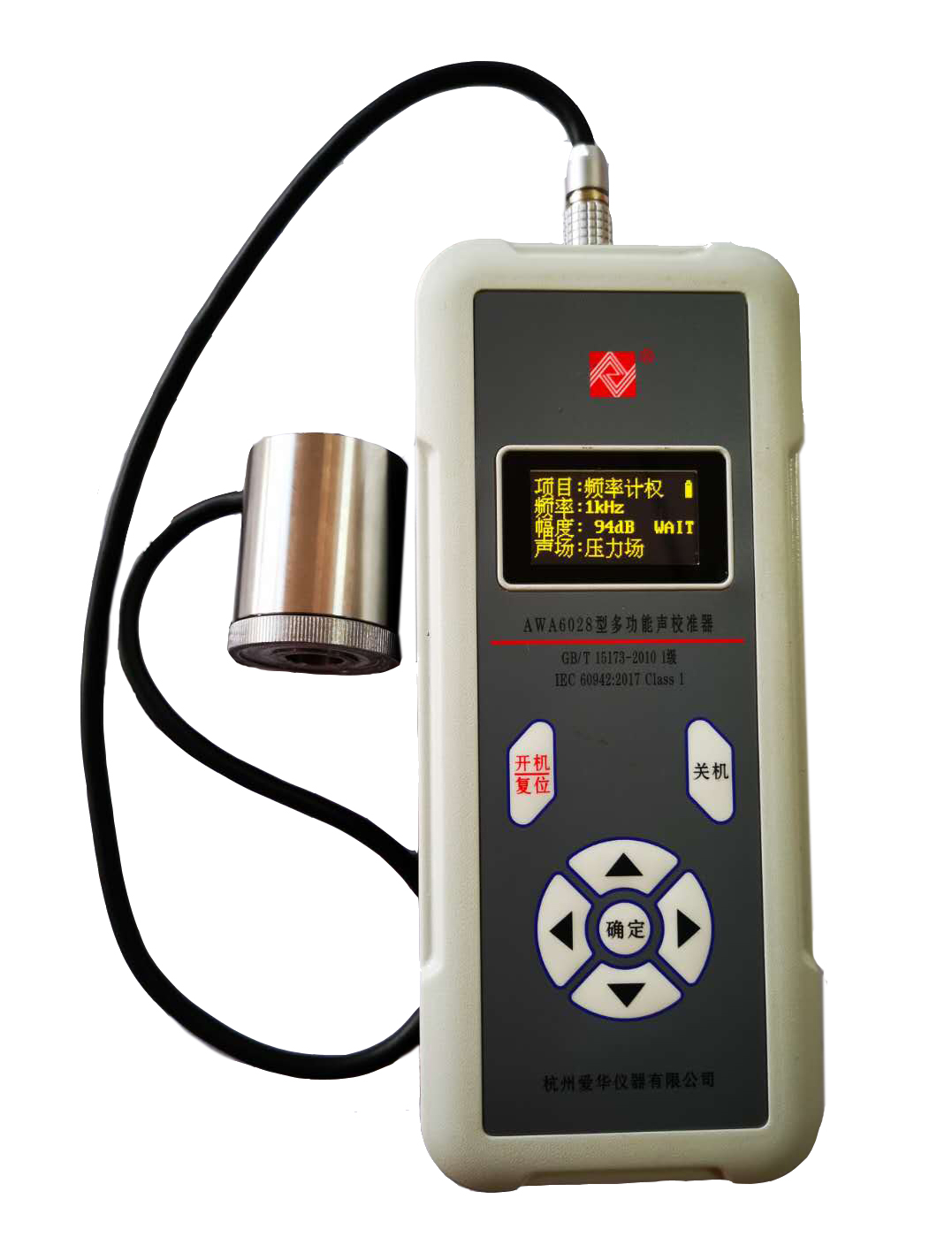

我公司最新研制成功AWA6028型多功能聲校準器不僅可以產生11個頻率的聲壓級，從31.5 Hz～16 kHz以倍頻程間隔，加上12.5 kHz，可在整個聲頻范圍對測試傳聲器、聲級計和其它聲學測量儀器進行聲校準，獲得聲和電的頻率計權和頻率響應，還可以對時間計權、級線性、猝發音響應和重復猝發音響應等進行檢定和校準，是一種用途廣泛的實驗室和現場聲學檢定校準裝置。
主要特點
1、多頻率。以1/1 OCT 間隔產生31.5 Hz～16 kHz，另加12.5 kHz共11個頻率的信號；
2、信號由微處理器數字合成，頻率非常準確穩定；
3、多聲壓。除94 dB聲壓外，還可以產生104 dB 和114 dB（或84 dB）聲壓級；
4、帶聲負反饋。內置工作標準傳聲器將接收到的聲壓偏差反饋到微處理器，控制加到揚聲器上的電壓，使其產生的聲壓恒定。
5、不僅可直接校準傳聲器的壓力場靈敏度，還可以內置修正參數，直接校準自由場靈敏度或擴散場靈敏度；
6、不需要對溫度和大氣壓的變化進行修正；
7、可以產生單個或重復4 kHz的純音猝發音信號，用于時間計權和猝發音響應測量。
主要應用

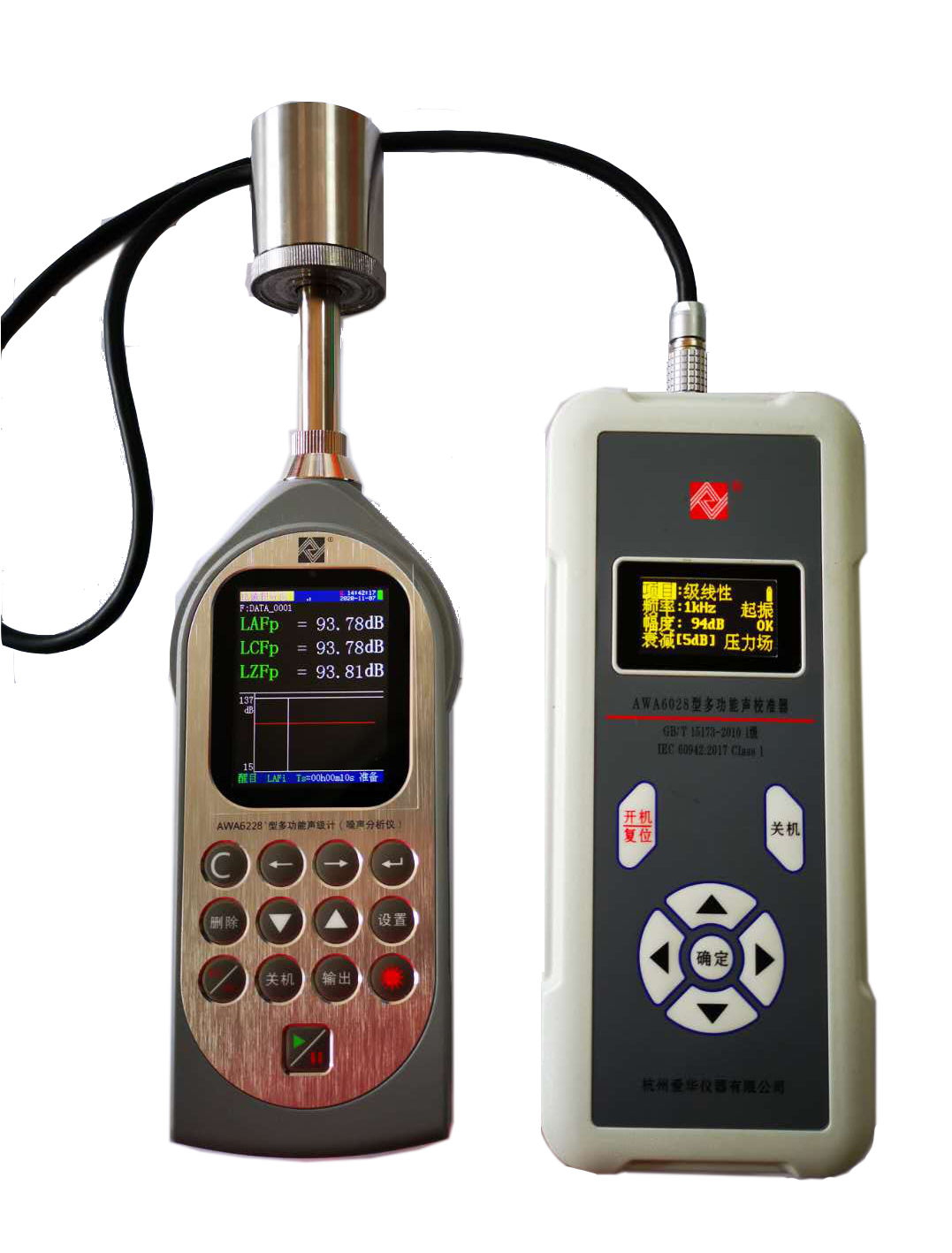

1、聲級計的周期檢定和校準。我國新的聲級計檢定規程JJG 188-2018對于聲級計頻率計權和頻率響應的聲信號檢定，除了自由場校準外，也可以使用多頻聲校準器、靜電激勵器和聲耦合器等方法，只要生產廠家提供了相應的修正值，這樣可以大大減少工作量，提高工作效率。AWA 6028型聲校準器正是滿足這一需要的聲級計檢定校準裝置，不僅可以對1級和2級聲級計的聲和電的頻率計權和頻率響應進行檢定校準，還可以對時間計權、級線性、猝發音響應和重復猝發音響應等進行檢定和校準。
2、聲學測量儀器和測試傳聲器多頻聲校準。聲級計和測試傳聲器在使用一段時間后，或者在不同的溫度和大氣壓環境條件下，不僅靈敏度會變化，頻率響應也會變化，尤其在高頻時，通常僅僅在參考頻率（例如1000 Hz或250 Hz）進行聲校準是不夠的，為了保證測量的準確性還需要在多個頻率點進行聲校準。
主要性能特性
產品型號 | AWA6028型多功能聲校準器 |
符合標準 | GB/T 15173-2010 1級/IEC 60942:2017 class 1 |
主要用途 | 可以對聲級計的頻率計權、級線性、時間計權、猝發音、重復猝發音等進行檢定 |
聲壓級 | 84 dB、 94 dB、104 dB（以2×10-5 Pa為參考） |
頻率 | 31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、12.5 kHz 、16 kHz，共11個頻率點, 頻率準確性±1% |
傳聲器聲場類型 | 自由場、壓力場、擴散場、自定義 |
時間計權 | 產生持續時間10 s以上、頻率為4 kHz的純音信號并自動停止，信號幅度90 dB～114 dB可調 |
猝發音和重復猝發音 | 延時：0.25 ms 、2 ms 、10 ms、50 ms、200 ms、500 ms 幅度：90 dB～114 dB 頻率：4 kHz 周期10 s |
尺寸 | 主機尺寸： 205×86×42 前置耦合腔尺寸：φ40×47.5 |
使用溫度 | -10 ℃～+50 ℃ |
※具體產品性能指標以產品說明書為準；
